鋰電池充放電曲線，SOC曲線分析

鋰電池充放電曲線反應了電池本身的很多信息，通過放電曲線可以了解電池的很多性能情況。

通過電池的放電曲線可以知道電池的容量信息，放電平臺等。

我們主要是分析動力電池情況做分析，動力鋰電池主要為三元鋰電池和磷酸鐵鋰電池。

三元鋰電池電壓范圍為2.8V~4.2V，典型值為3.6V左右，三元鋰電池電壓平臺相對比較陡；

磷酸鐵鋰電池的電壓范圍2.5V~3.65V，典型值為3.2V左右，磷酸鐵鋰電池的電壓平臺相對比較平；

(深圳愛陽動力有限公司 / www.mouzuowen.com)

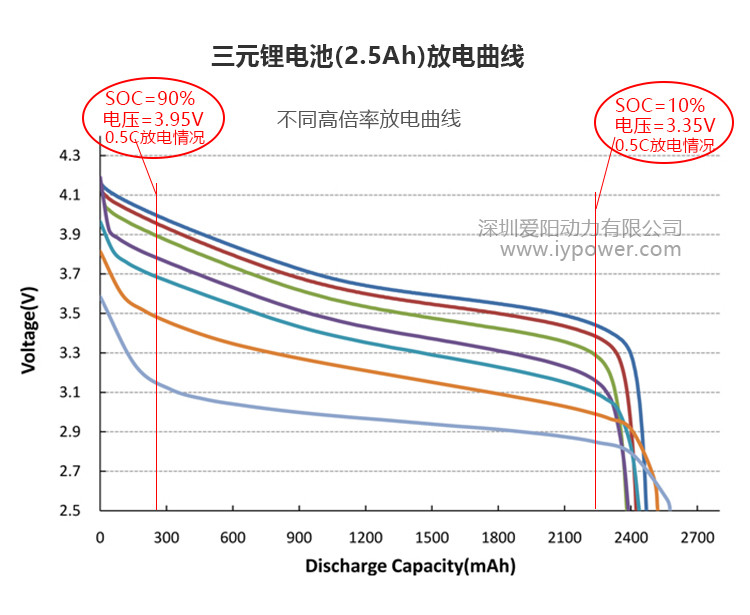

1. 三元鋰電池（電芯）放電曲線如下：

上圖為18650電芯，電池容量為2500mAh的動力電芯。

充放電曲線與實際就是電池的電壓與放電容量的關系曲線，就是是剩余容量SOC的曲線，通過上圖可以很好反應如下信息：

三元鋰電池的容量主要集中在3.35V~3.95V左右，80%的容量集中在這個電壓段。

另外上圖有好幾條放電曲線，主要是不同的放電倍率對應的放電曲線，放電倍率大，放電曲線低，放電倍率小，放電曲線高。

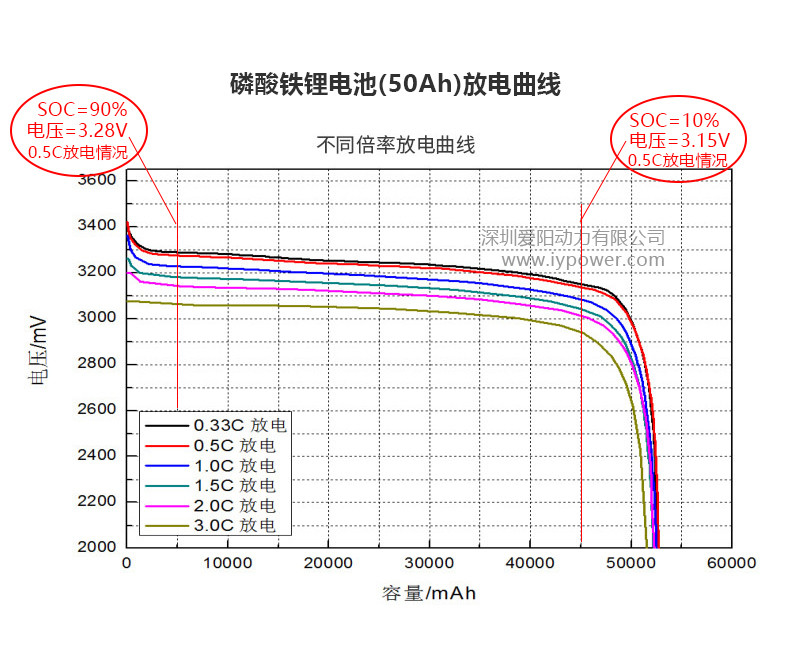

2. 磷酸鐵鋰電池（電芯）放電曲線圖如下：

上圖為磷酸鐵鋰方形電芯，電池容量為50Ah的動力電芯。

充放電曲線與實際就是電池的電壓與放電容量的關系曲線，通過上圖可以很好反應如下信息：

磷酸鋰電池的容量主要集中在3.15V~3.30V左右，80%的容量集中在這個電壓段。

另外上圖有好幾條放電曲線，主要是不同的放電倍率對應的放電曲線，放電倍率大，放電曲線低，放電倍率小，放電曲線高。

鋰電池的放電曲線除了與放電倍率關系很大外，溫度的關系很大，不同的溫度放電曲線有一定差異。
